Зимой мы установили два купола на церковь в п. Крестцы Новгородской области.
Это был достаточно сложный проект как с точки зрения архитектурной проработки, так и в производстве.
Сначала в несколько итераций мы согласовывали с заказчиком и архитектором такие моменты как внешний вид подкупольных барабанов, крестов, форму самих куполов, а также вид облицовки (форму шашки).
Также необходимо было тщательно обмерить и проработать места соединения барабанов с кровлей, чтобы на этапе монтажа не было никаких не стыковок и все сопряжения получились надежными и герметичными.
Затем после разработки всех необходимой конструкторской документации и чертежей, начался процесс производства.

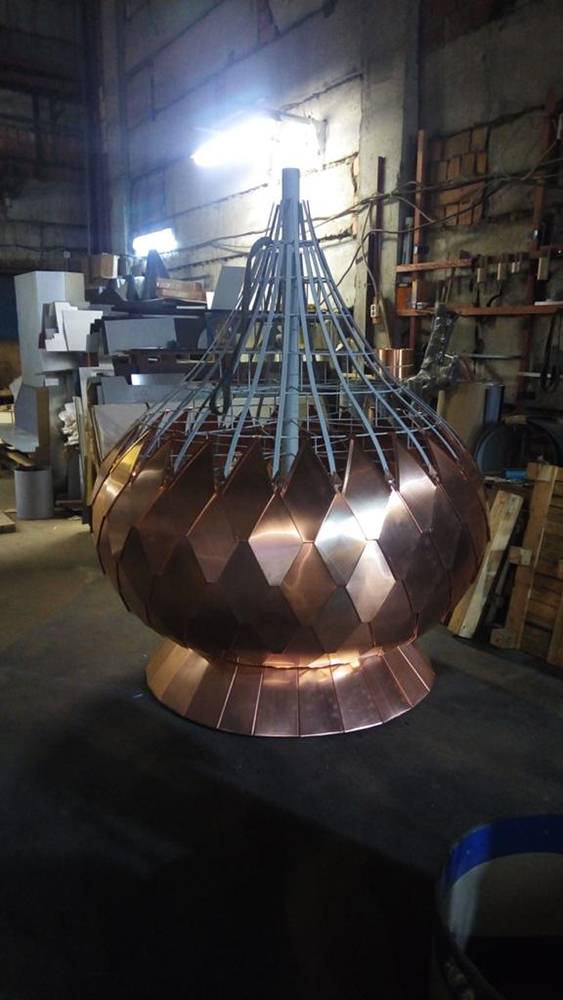

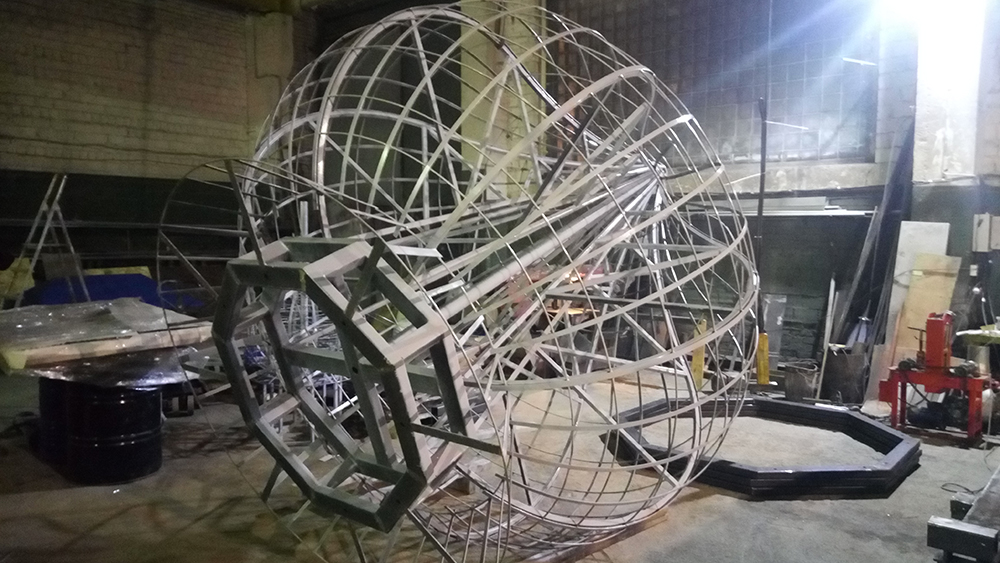

С куполами в целом никаких сложностей не было - технология производства легких и прочных металлокаркасов нами уже давно полностью отработана - мы изготавливали купола и в два раза больших размеров. Большой купол диаметром 2.8 м делали по ферменной технологии, а малый диаметром 1.7 метра по обычной.
Немного подумать пришлось над конструкцией большого барабана. Здесь как и всегда, необходимо было разработать оптимальное решение - не слишком трудоемкое в производстве, абсолютно надежное с точки зрения прочности и жесткости и самое главное - разборное, ведь транспортные габариты никто не отменял. Мы разбили барабан на три части - верхняя с фальшокнами цельная и нижняя с большими скатами, которую пришлось разбить еще на две части в вертикальной плоскости.
Малый барабан в силу размеров делали неразборным.
И немного об облицовке.

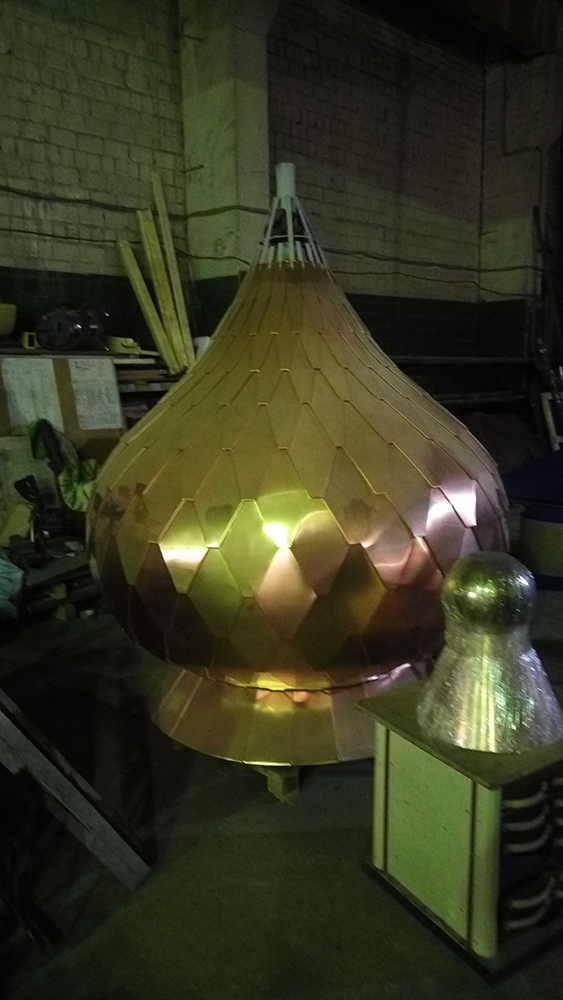

Поскольку использовалась медь, а именно высококачественная лента медная М1ф ГЗОЦМ ГОСТ 1173-2008 толщиной 0.6 мм, то было два три основных момента при работе с этим материалом:
1. Медь материал мягкий и податливый - в работе с ним легче чем с нержавейкой, которую мы обычно используем. Медь быстро покрывается окислом, придающем ей благородный зеленоватый оттенок и защищающий от внешних воздействий. И здесь самое главное работать очень аккуратно и только в перчатках - следы рук на металле, не заметные поначалу, могут очень хорошо проявятся через некоторое время при окислении поверхности.
2. Лучше избегать возникновения контакта меди со сталью. От воздействия атмосферных условий при наличии такого контакта будет протекать интенсивная гальваническая коррозия стали. Несмотря на то что все стальные конструкции нами тщательно окрашиваются, мы все равно в данном случае там где было возможно, клали обрешетку из влагостойкого ДСП, к которой уже крепилась медные листы (на медный крепеж!). Кроме того это увеличивает общую жесткость конструкции.

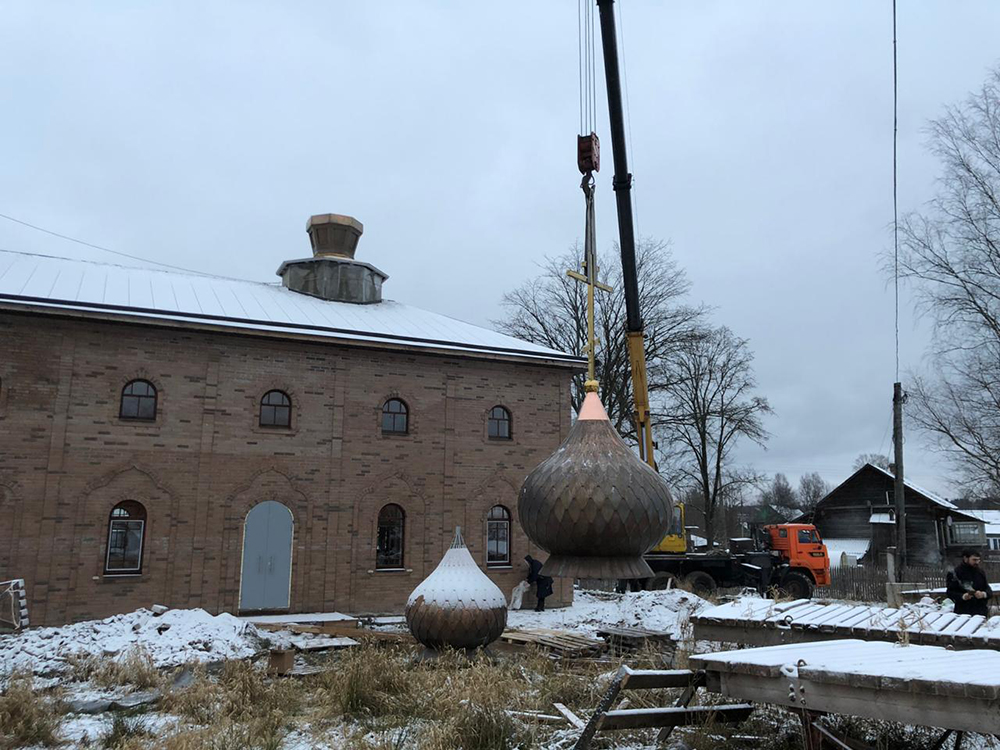

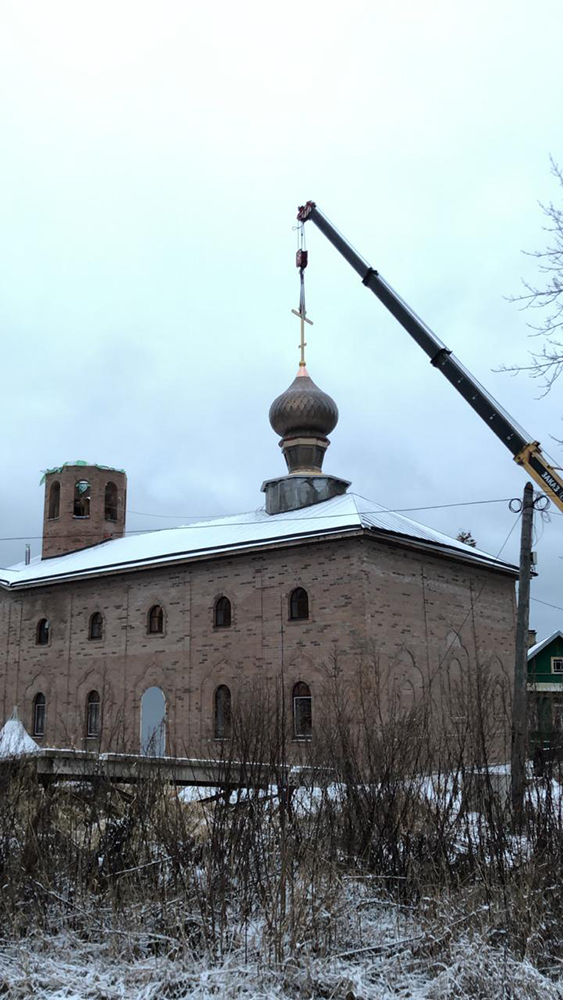

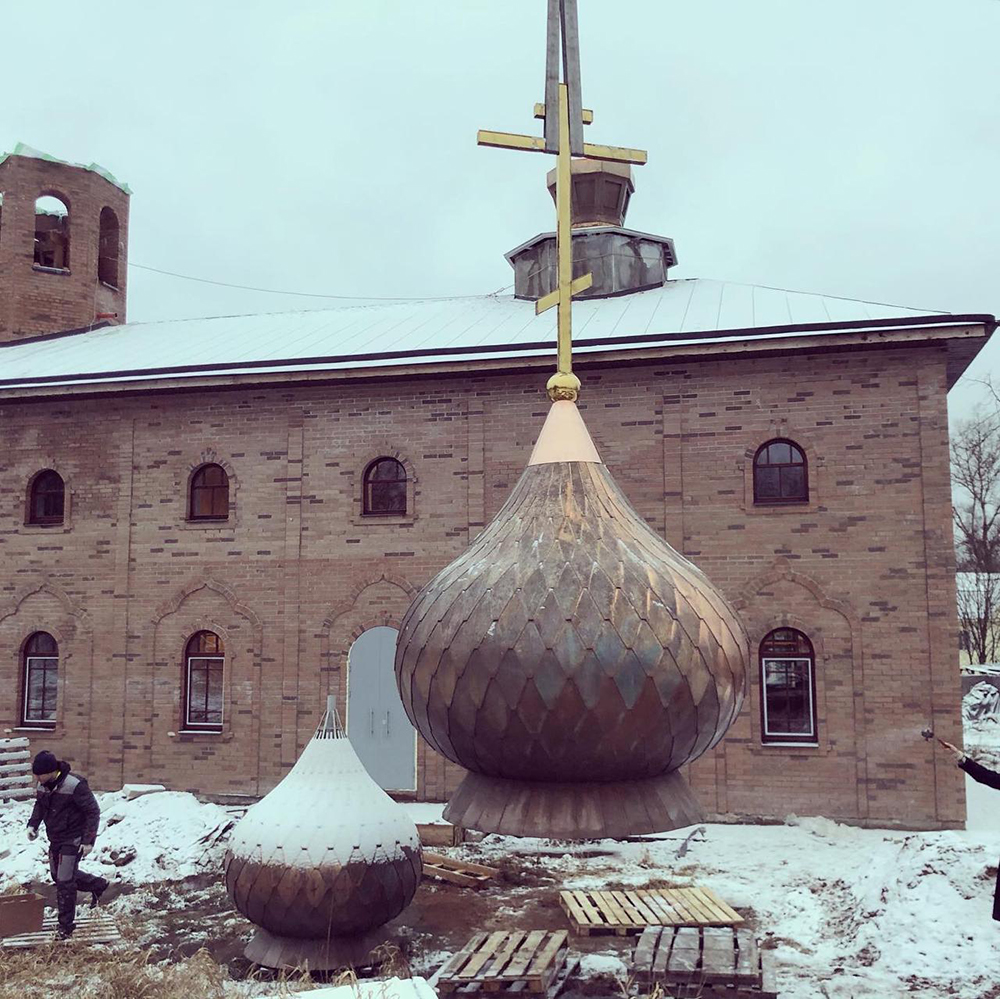

В итоге у нас получилась два красивых медных купола с облицовкой шашкой в стиле "лемех" с интересными классическими барабанами. Установка заняла 2 дня (зимой световой день слишком короток). Возможно с резными крестами ансамбль смотрелся бы более эффектно, но естественное ограничение по бюджету позволило только классические пятиконечные (нержавеющая сталь с покрытием нитрид-титана).
