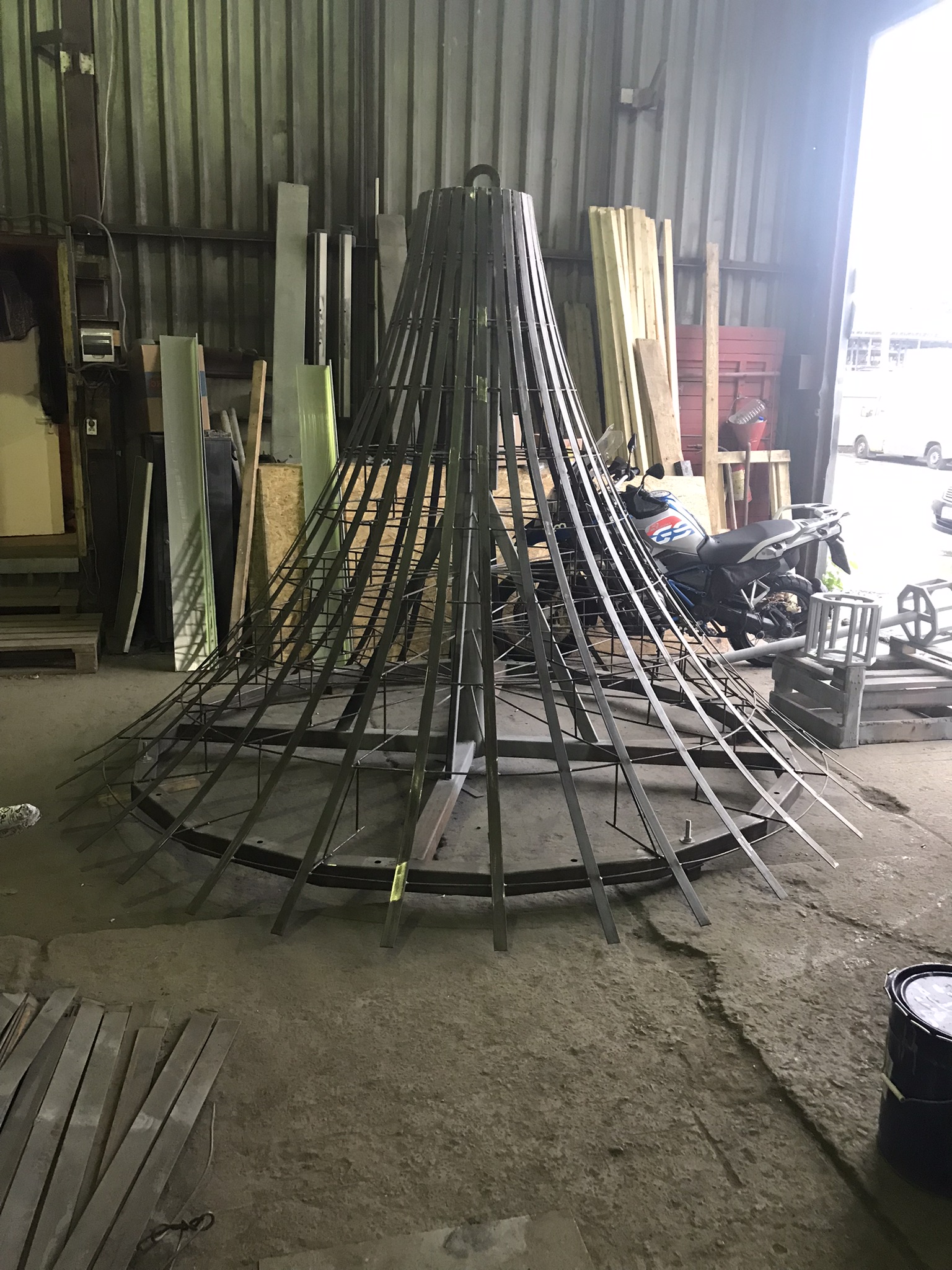

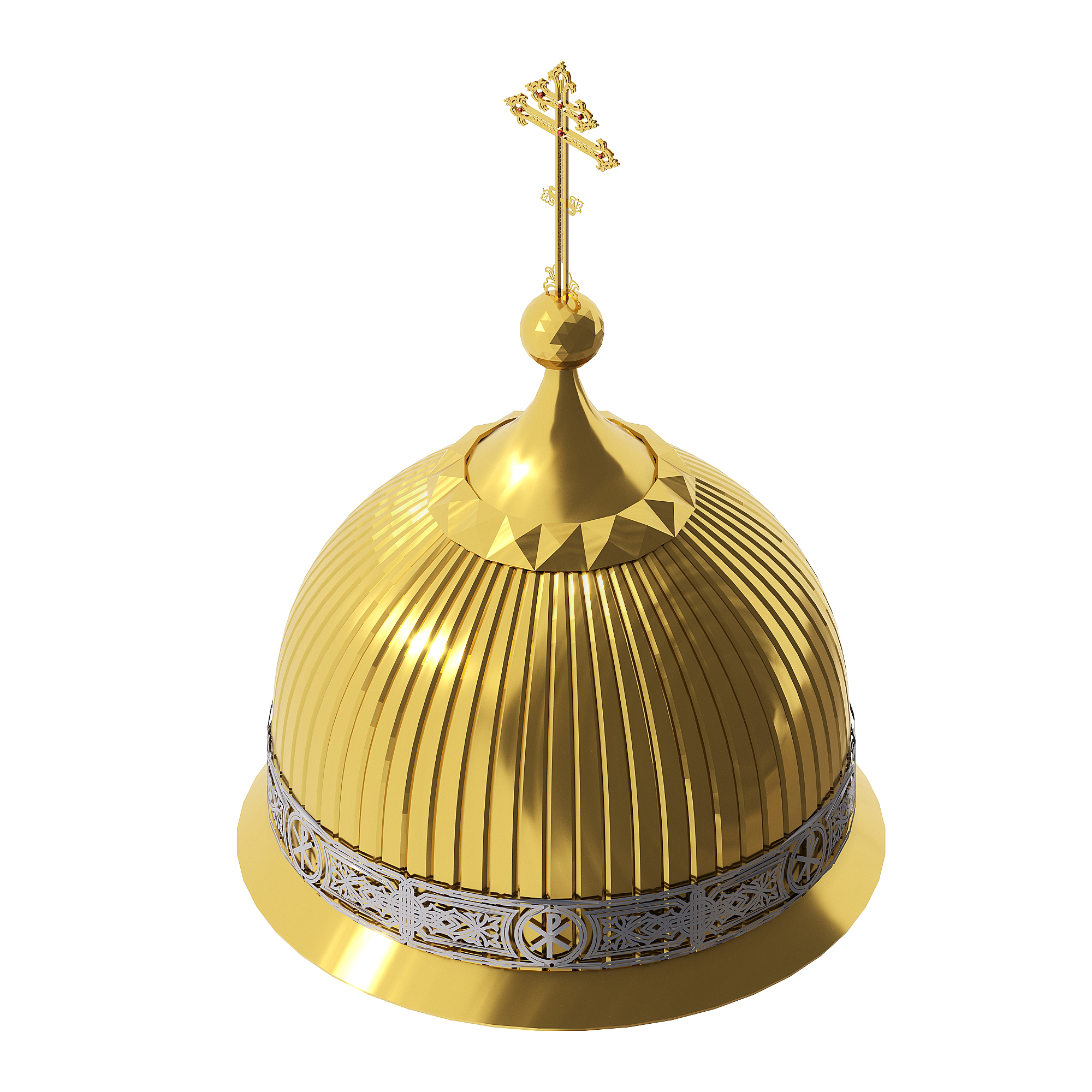

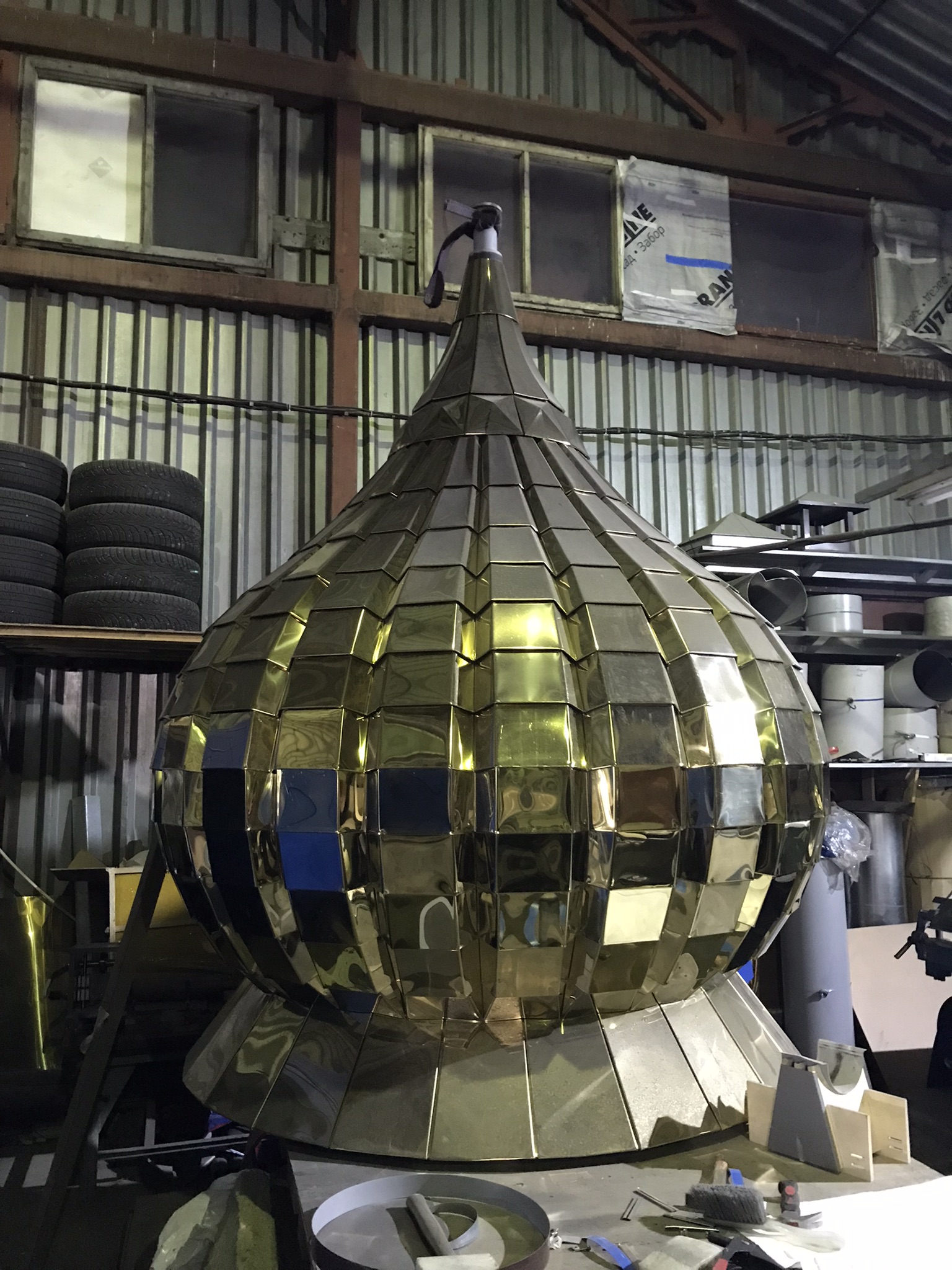

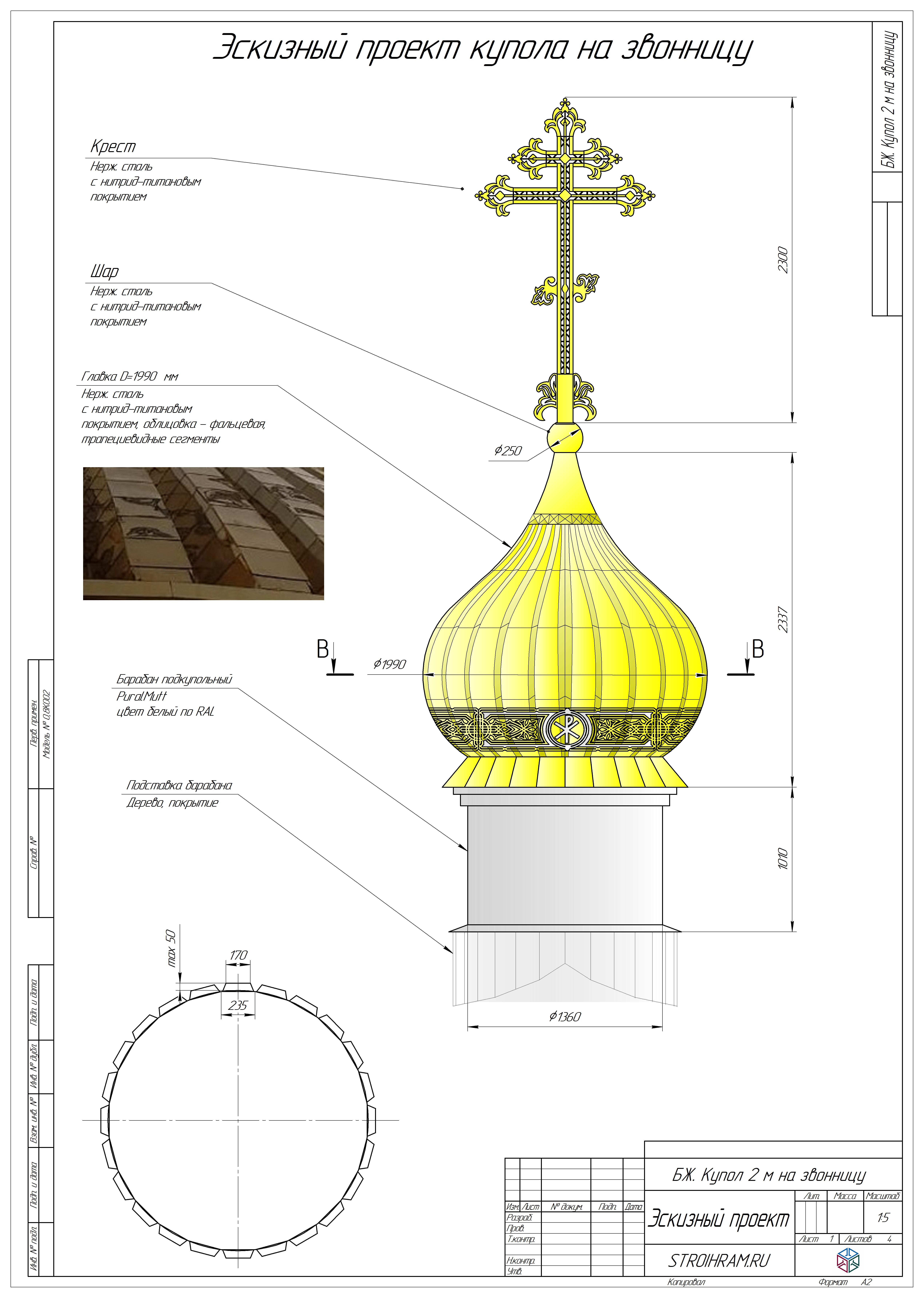

Изготовление малого купола, несмотря на более скромные размеры, осложнялось тем, что он имел необычную облицовку, состоящую их трапециевидных элементов. Пришлось потрудится нашим облицовщикам, но сварочный участок изготовил, опять таки в первый раз, специальный каркас из пластинчатых элементов, для того чтобы легче было соблюсти внешнюю форму и крепить элементы облицовки.

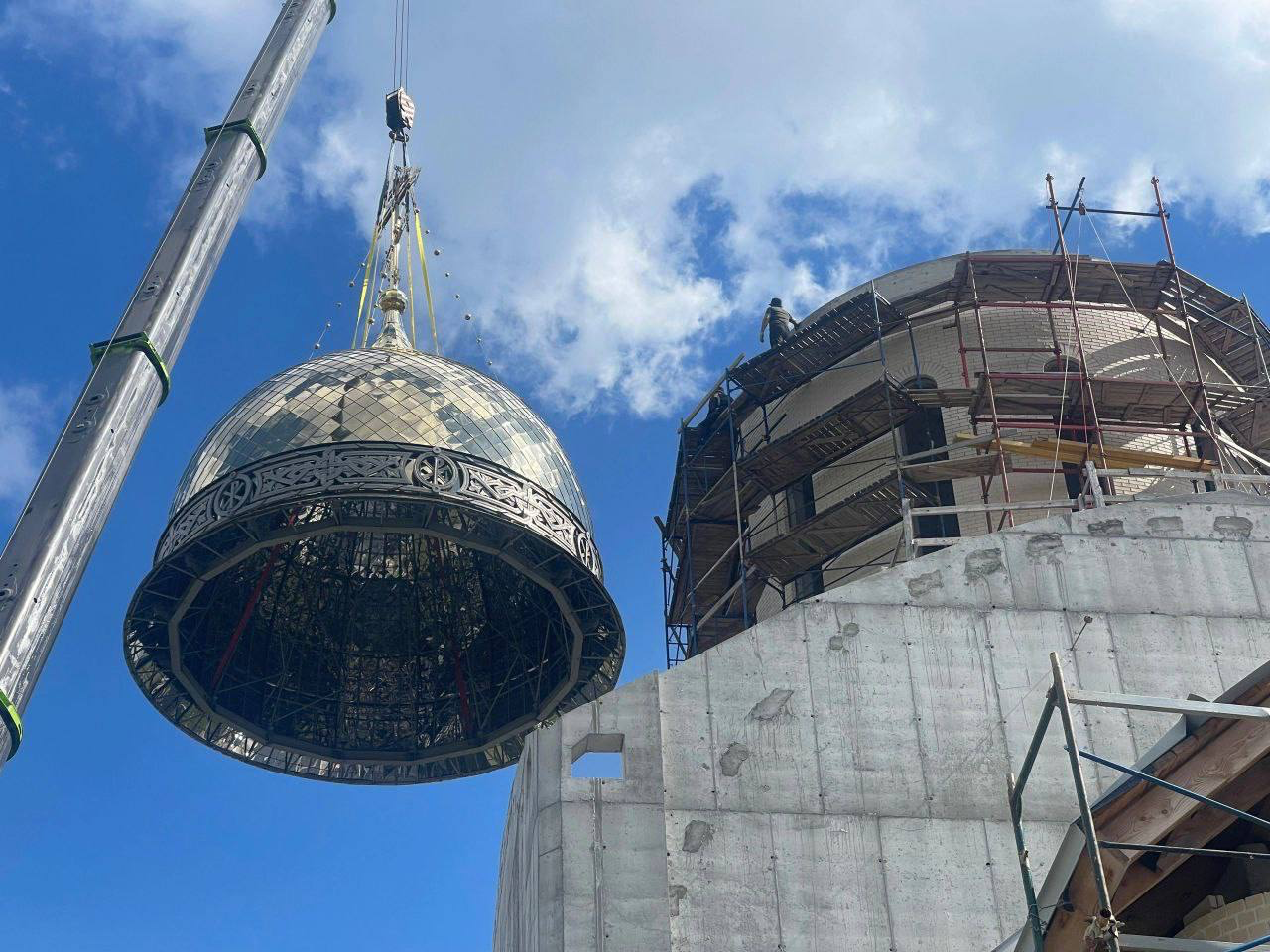

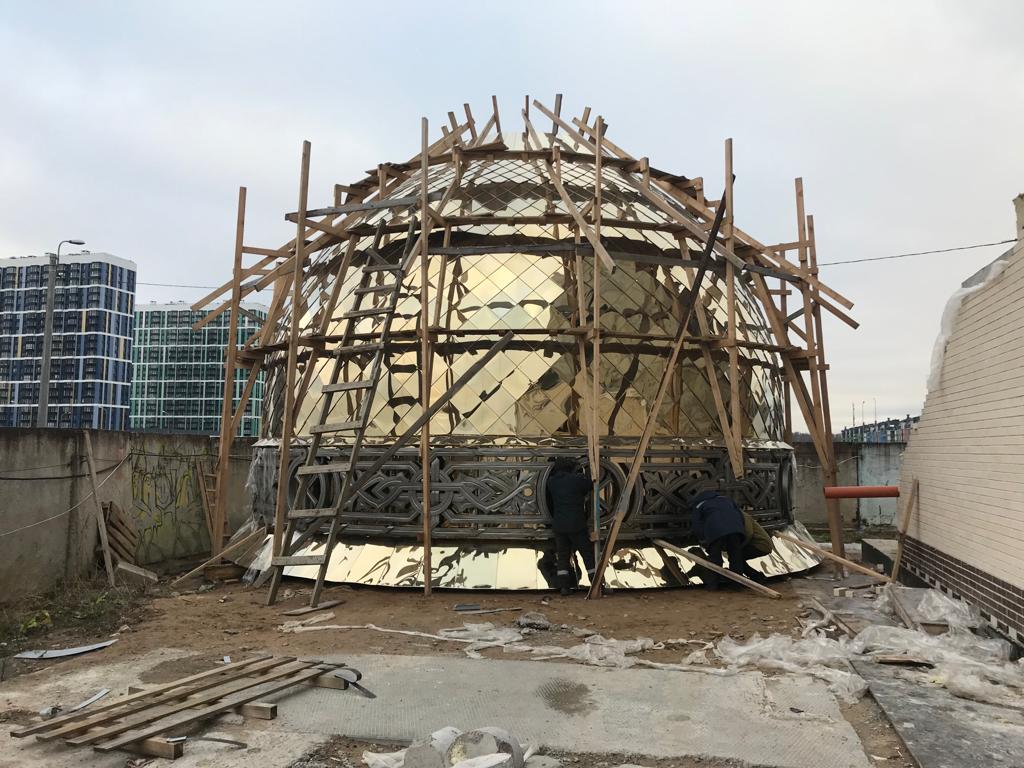

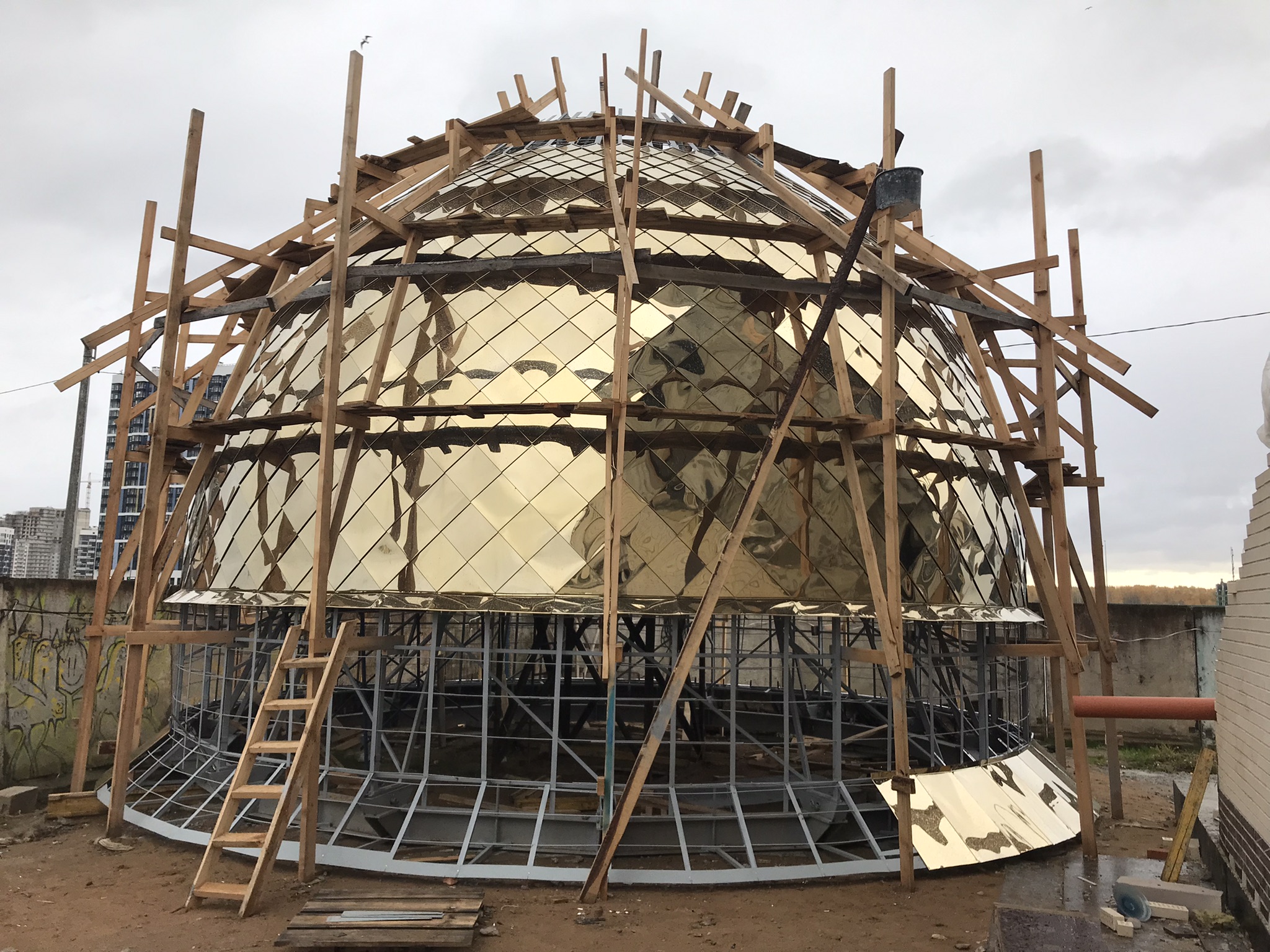

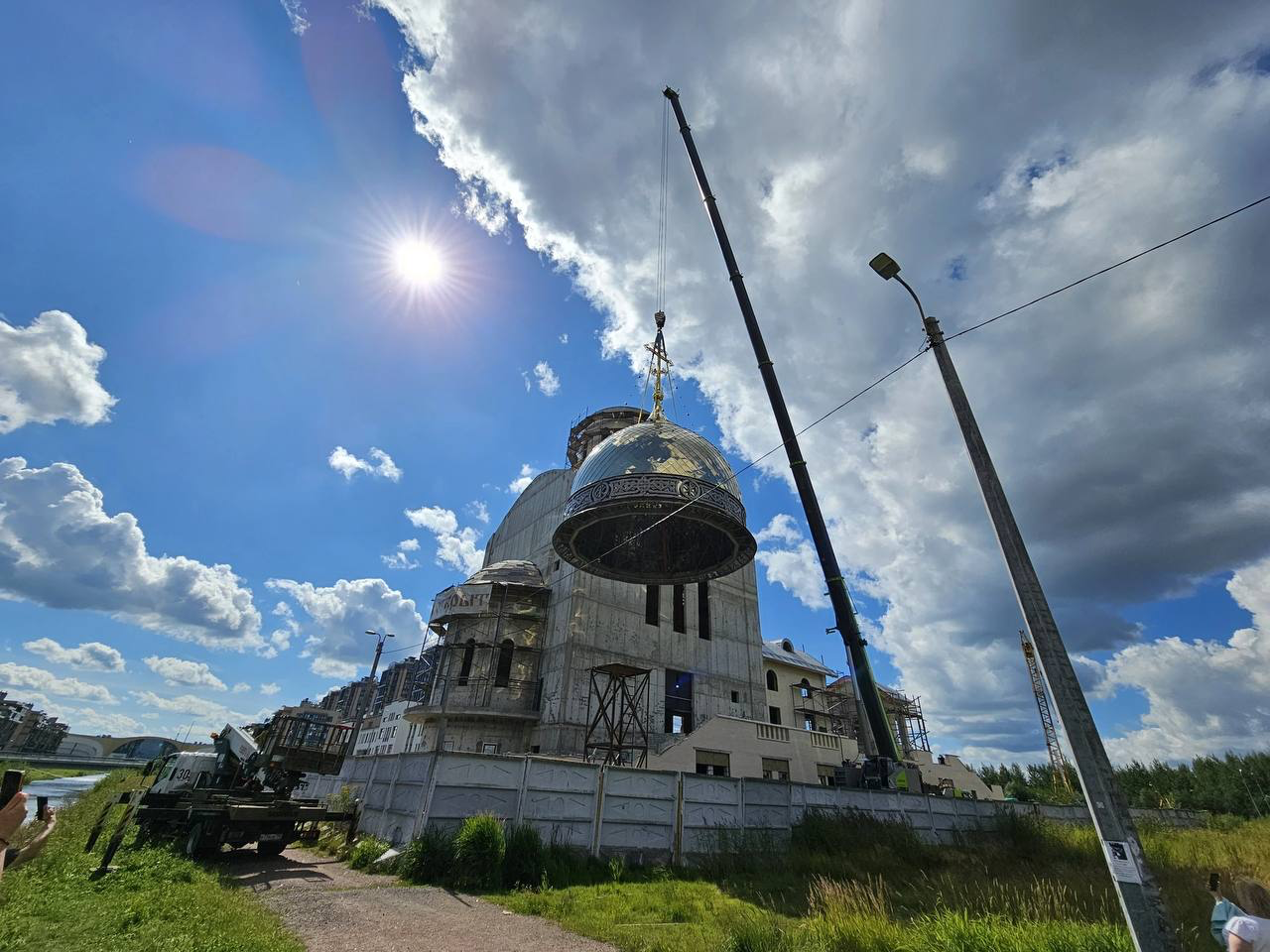

Отдельный вопрос - установка. Нами были заранее изготовлены закладные опоры, каркас рассчитан на перегрузки при подъеме и монтаже, придуманы особые монтажные отверстия в верхней части купола, куда заводились стропы и закрыть которые можно было потом изнутри. Это очень важный момент, поскольку  купол был собран на земле целиком и полностью и в дальнейшем,  на огромной высоте производить какие-либо операции по приведению его в конечный вид уже невозможно. В итоге монтаж прошел быстро, действительно достаточно быстро для такой большой конструкции. Можно отметить, что встал купол ровно по всех осям и не потребовалось дополнительных корректировок. В этом заслуга в том числе и подрядчиков, сделавших  ровные железобетонные конструкции.

Купол диаметром 9.5 метров для храма Храма Великомученика Димитрия Солунского рядом с ЖК Балтийская Жемчужина

Задача:

Один из самых больших куполов нашего изготовления. Необходимо было спроектировать и изготовить центральный купол диаметром более 9 метров и купол над входом диаметром 2 м. Проект несколько раз претерпевал изменения и корректировки в части внешнего вида, способа облицовка, наличия декоративных элементов и в итоге пришел к конечного виду.  Сложность состояла в  размере купола, уникальном объемном узоре из нержавеющей стали и большой высоте монтажа.

Кроме того на данном объекте наша компания занималась и занимается кровельными работами.

Что и как было сделано:

Большой купол:

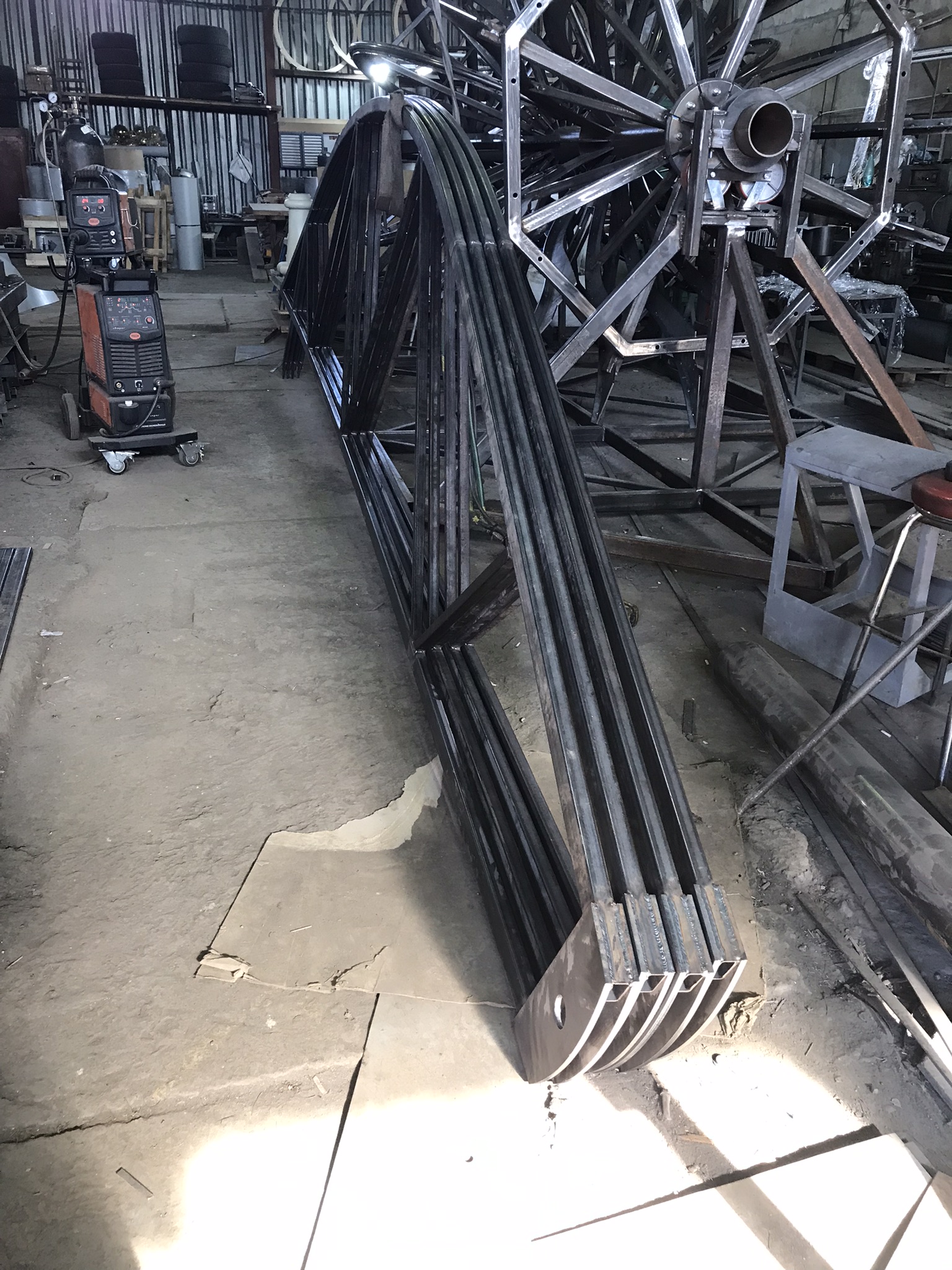

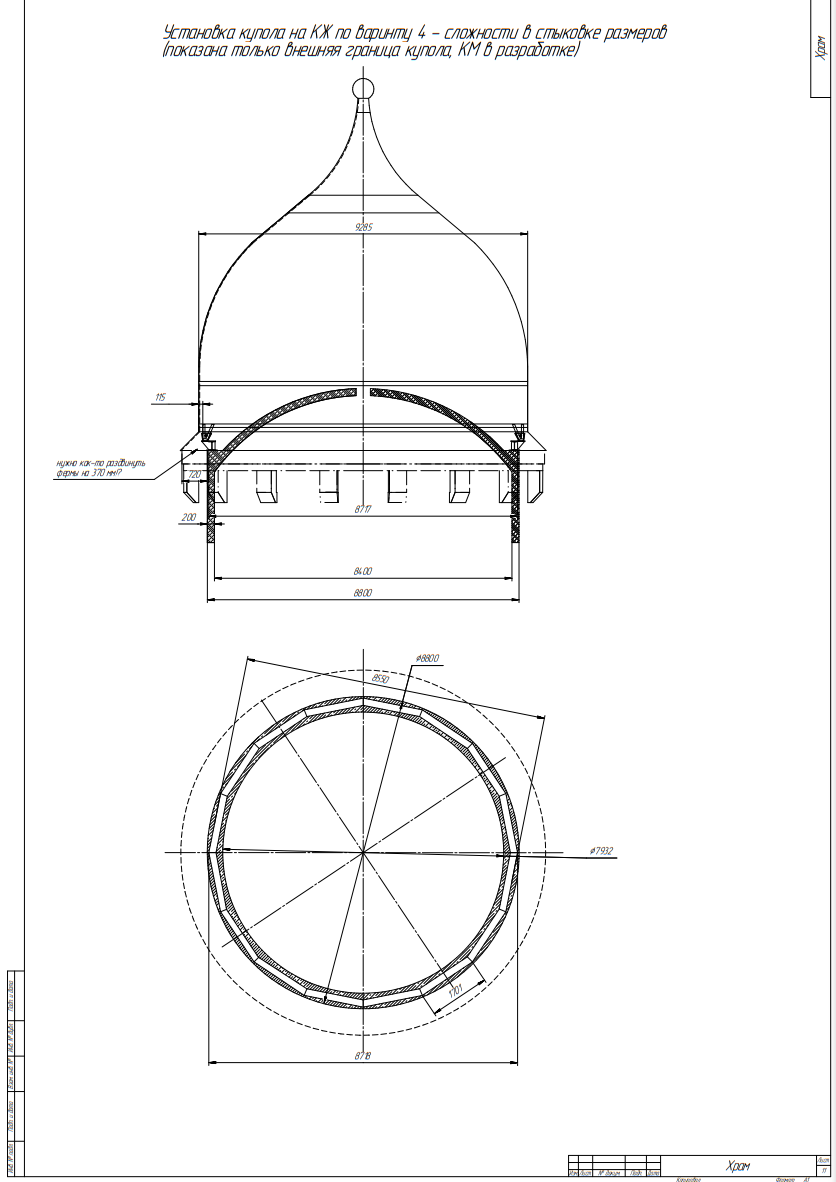

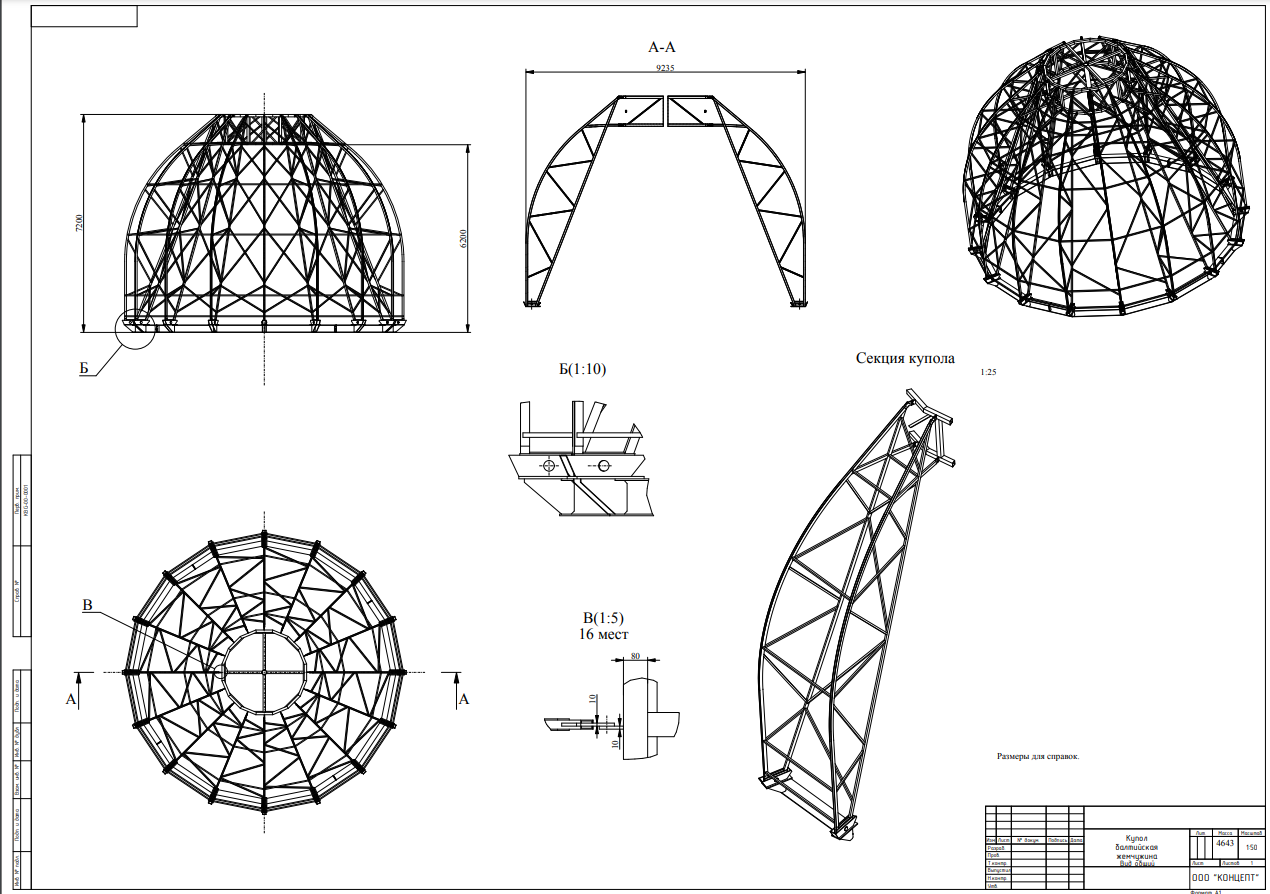

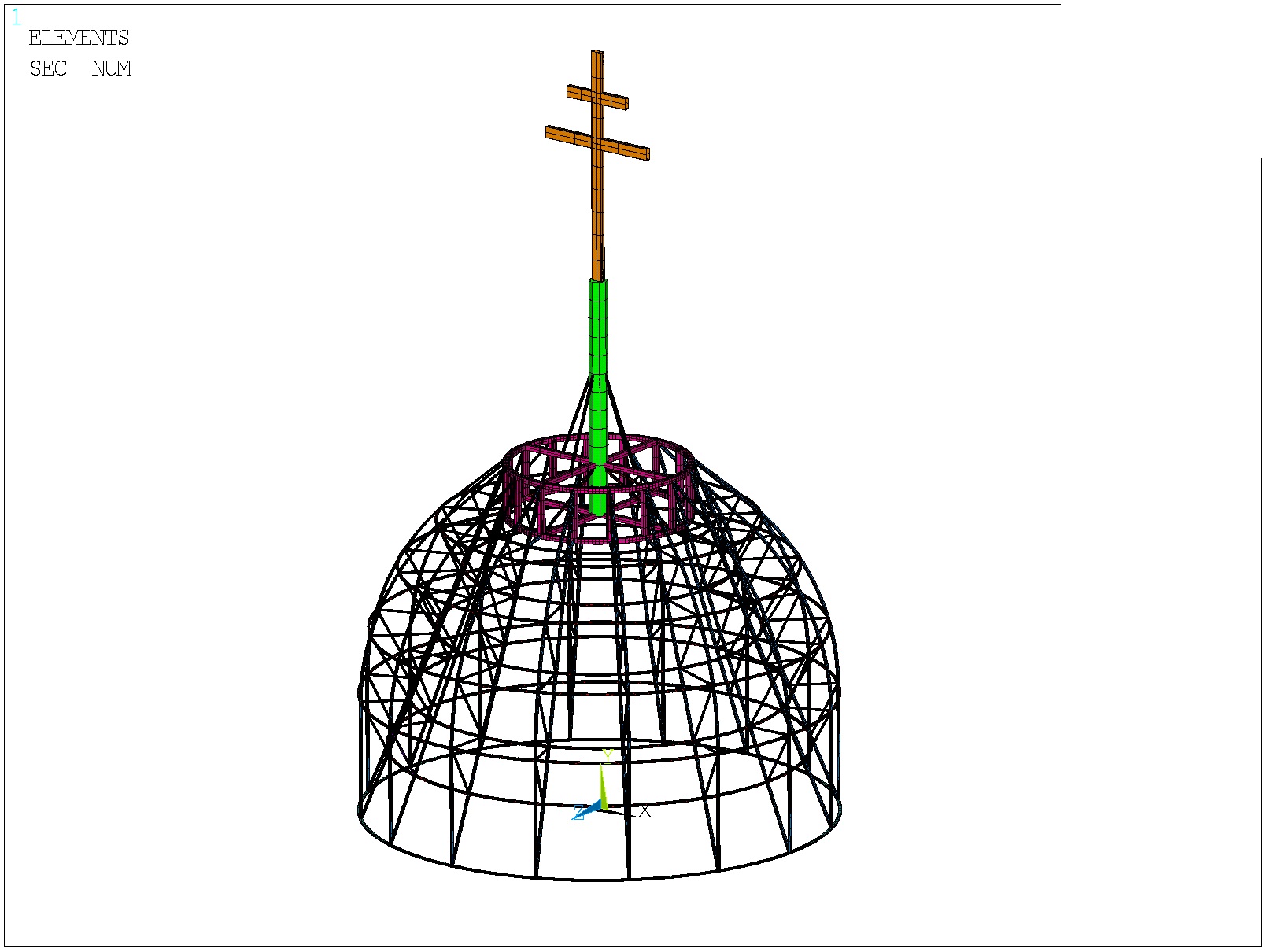

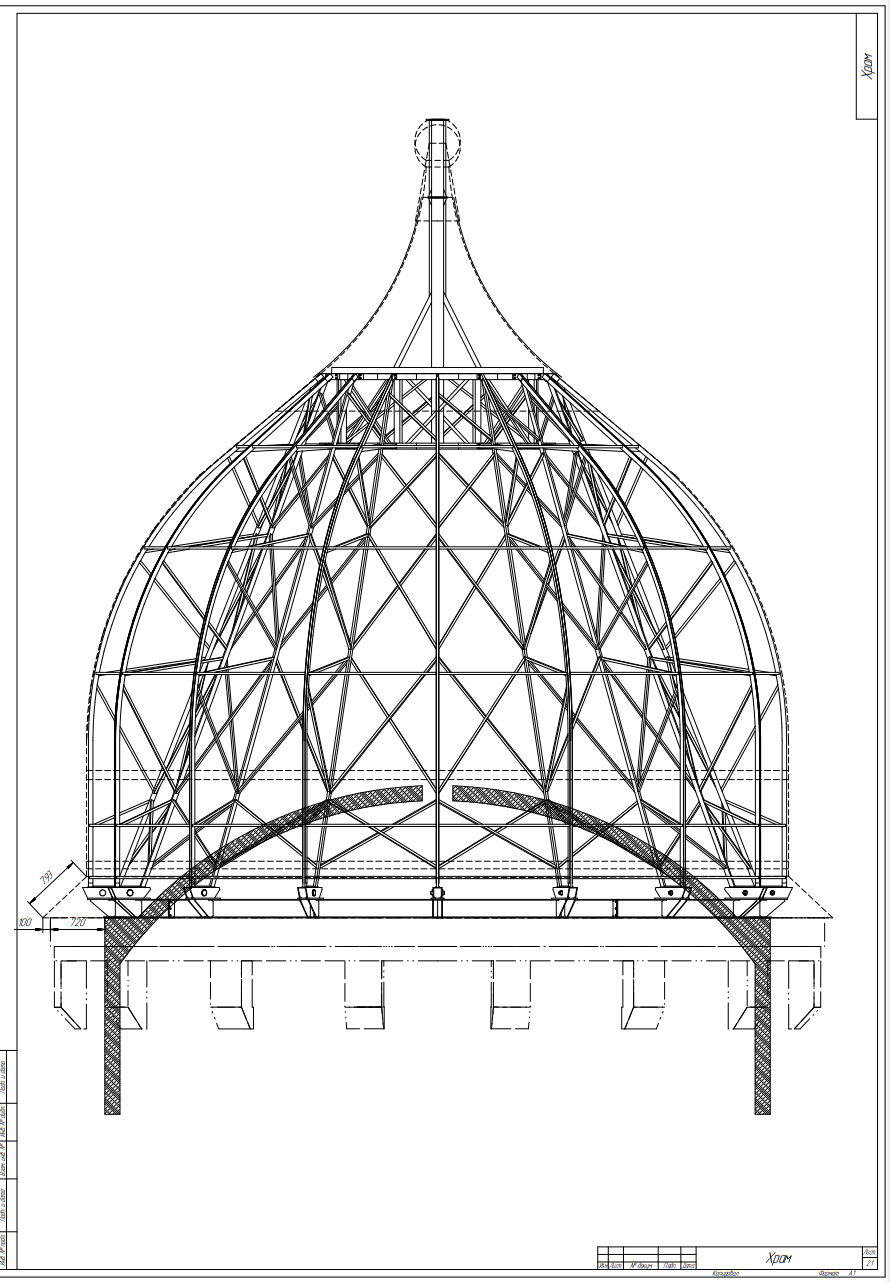

На основе имеющихся эскизов и пожеланий мы спроектировали купола, узоры, вид облицовки купола, проработали крепление к бетонному барабану храма, а также вспомогательные сборочные  конструкции.  В проекте, как и всегда, нужно было учесть все возможные детали и нюансы изготовления. Конструкция была предварительна рассчитана в КЭ программном комплексе на все возможные нагрузки - ветровые, снеговые, подобраны оптимальные с точки зрения расхода материала сечения.

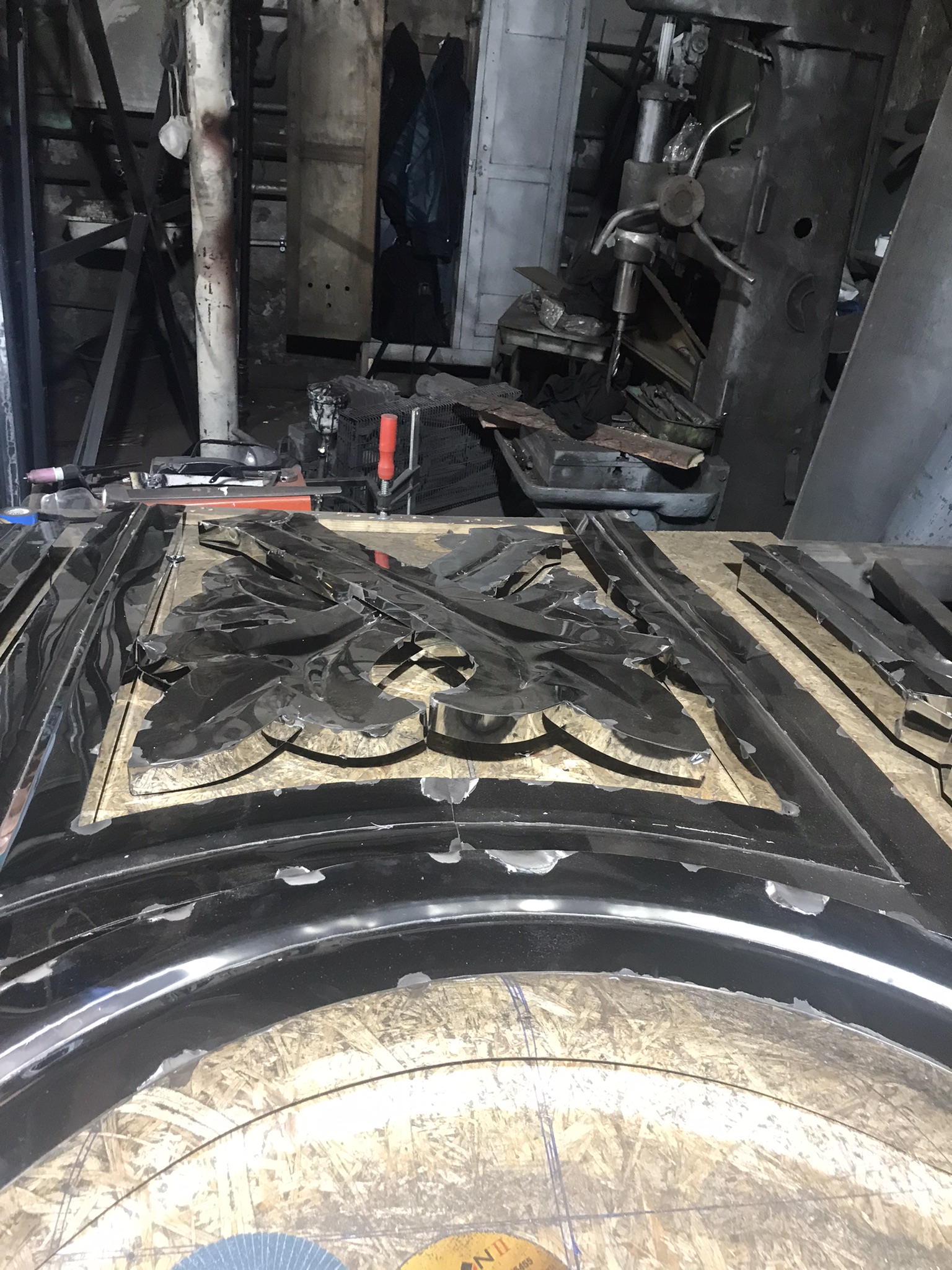

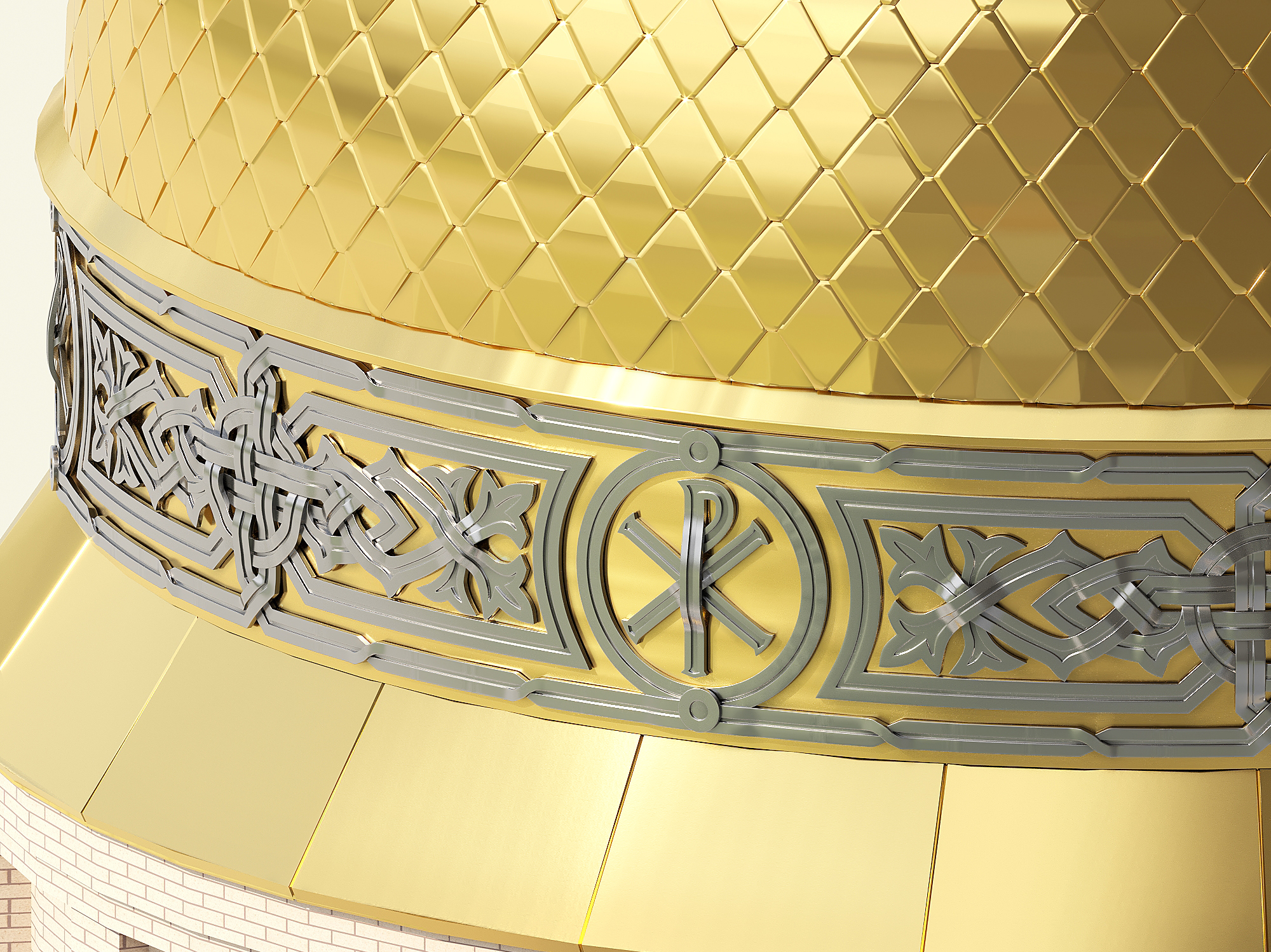

Отдельного внимания заслуживает прекрасный объемный узор ручной работы, выполненный нашими коллегами-ремесленниками. Узор был сделан из нержавеющей стали AISI203 толщиной от 1.5 до 2 мм. Невероятно трудоемкая и уникальная работа, сомневаемся, что кто-либо делал подобное ранее.

Выводы:

Сдача купола слегка затянулась по многим причинам, в том числе и сложности и многоэтапности отдельных работ в его составе. Но то, что получилось несомненно радует глаз жителей близлежащего района. Ждем с нетерпением завершения строительства и отделки храма, чтобы можно взглянуть и оценить целиком всю красоту выполненного проекта, частью которого нам довелось стать!
